Cerbyd Canllaw Llinol

Rydym yn cyflenwi canllaw llinellol ers blynyddoedd lawer. Mae ein cynnyrch wedi cael ei allforio i fwy na 30 o wledydd yn y byd. Dewiswch ni fel eich cyflenwr tymor hir yn Tsieina, fe gewch chi fuddion di-ben-draw.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Defnyddir cerbyd tywys llinol i gefnogi ac arwain y rhannau symudol, perfformio symudiad llinellol cilyddol i gyfeiriad penodol, mae'r bêl ddur yn rholio'n anfeidrol rhwng y llithrydd llinol a'r canllaw llinellol, fel bod y llwyfan llwyth yn gallu symud yn hawdd ar hyd y rheilen dywys gyda manwl gywirdeb a llinoledd uchel. A lleihau'r cyfernod ffrithiant i un rhan o bump o'r canllaw llithro llinellol traddodiadol, sy'n gallu cyflawni cywirdeb lleoli uchel yn hawdd.

CynnyrchParamedr (Manyleb)

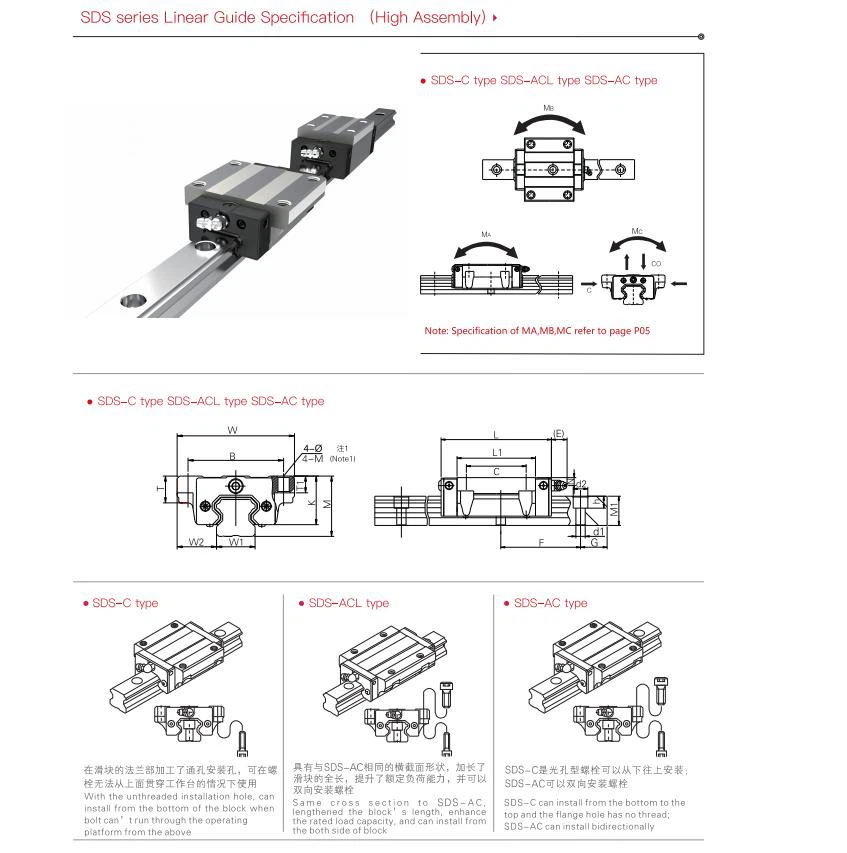

Manyleb Cyfres SDS (Cynulliad Uchel) Cyfres AC&ACL

Model	Dimensiwn Corfforol			Dimensiwn Bloc
Model	Uchder M	Lled W	Hyd L	B	C	Ø	M	L1	T	T1	K	N	E	Manyleb Deth Grease
SDS15C/SDS15AC	24	47	61.8	38	30	4.5	M5	39.8	8.5	7	19.8	4.3	5.5	G-M4
SDS20C/SDS20AC	30	63	77.4	53	40	6	M6	50.8	10	10	25.2	5	12	G-M6
SDS20ACL	30	63	93.4	53	40	6	M6	66.8	10	10	25.2	5	12	G-M6
SDS25C/25AC	36	70	83.5	57	45	7	M8	59.5	16	10	29.25	6	12	G-M6
SDS25ACL	36	70	102.6	57	45	7	M8	78.6	16	10	29.25	6	12	G-M6
SDS30C/SDS30AC	42	90	100.5	72	52	9	M10	70.5	18	10	34.25	7	12	G-M6
SDS30ACL	42	90	123	72	52	9	M10	93	18	10	34.25	7	12	G-M6
SDS35C/SDS35AC	48	100	113.9	82	62	9	M10	80.5	20	13	38.8	8	12	G-M6
SDS35ACL	48	100	139.2	82	62	9	M10	105.8	20	13	38.8	8	12	G-M6
SDS45C/SDS45AC	60	120	138.5	100	80	11	M12	97.7	22	15	50.9	10	16	G{0}}PT1/8
SDS45ACL	60	120	171	100	80	11	M12	129.8	22	15	50.9	10	16	G{0}}PT1/8
SDS55C/SDS55AC	70	140	163	116	95	14	M14	118	29	17	57	11	16	G{0}}PT1/8
SDS55ACL	70	140	201	116	95	14	M14	156.1	29	17	57	11	16	G{0}}PT1/8
SDS65C/SDS65AC	90	170	186	142	110	16	M16	147	37	23	76	19	16	G{0}}PT1/8
SDS65ACL	90	170	246	142	110	16	M16	206.5	37	23	76	19	16	G{0}}PT1/8
SDS85C/SDS85AC	110	215	247	185	140	18	M20	178.6	55	30	94	23	16	G{0}}PT1/8
SDS85ACL	110	215	303	185	140	18	M20	236	55	30	94	23	16	G{0}}PT1/8

Model	Dimensiwn Rheilffordd					Graddfa Llwyth Sylfaenol		Pwysau
Model	Lled W1	W2	Uchder M1	Hyd traw F	d1xd2xh	C(KN)	Co(KN)	Bloc(Kg)	Rheilffordd (Kg/m)
SDS15C/SDS15AC	15	16	15	60	4.5x7.5x5.3	8.33	13.5	0.19	1.5
SDS20C/SDS20AC	20	21.5	18	60	6x9.5x8.5	13.8	23.8	0.42	2.3
SDS20ACL	20	21.5	18	60	6x9.5x8.5	21.3	31.8	0.53	2.3
SDS25C/25AC	23	23.5	22	60	7x11x9	19.9	34.4	0.64	3.3
SDS25ACL	23	23.5	22	60	7x11x9	27.2	45.9	0.83	3.3
SDS30C/SDS30AC	28	31	26	80	9x14x12	28	46.8	1.11	4.8
SDS30ACL	28	31	26	80	9x14x12	37.3	62.5	1.46	4.8
SDS35C/SDS35AC	34	33	29	80	9x14x12	37.3	61.1	1.62	6.6
SDS35ACL	34	33	29	80	9x14x12	50.2	81.5	2.08	6.6
SDS45C/SDS45AC	45	37.5	38	105	14x20x17	60	95.6	2.88	11
SDS45ACL	45	37.5	38	105	14x20x17	80.4	127	3.3	11
SDS55C/SDS55AC	53	43.5	44	120	16x23x20	88.5	137	4.5	15.1
SDS55ACL	53	43.5	44	120	16x23x20	119	183	5.7	15.1
SDS65C/SDS65AC	63	53.5	53	150	18x26x22	141	215	8.5	22.5
SDS65ACL	63	53.5	53	150	18x26x22	192	286	10.7	22.5
SDS85C/SDS85AC	85	65	65	180	24x35x28	210	310	17	35.2
SDS85ACL	85	65	65	180	24x35x28	282	412	23	35.2

Manyleb Cyfres SDE (Cynulliad Isel) Cyfres A&AS

Model	Dimensiwn Corfforol			Dimensiwn Bloc								Manyleb Deth Grease
Model	Uchder M	Lled W	Hyd L	B	C	M	L1	T	K	N	E	Manyleb Deth Grease
SDE15A	24	52	56.8	41	26	M5	39.8	7.2	19.7	5.5	5.5	G-M4
SDE15AS	24	52	40.1	41	－	M5	23.1	7.2	19.7	5.5	5.5	G-M4
SDE20A	28	59	70.1	49	32	M6	48.1	9	22.2	6	12	G-M6
SDE20AS	28	59	51	49	－	M6	29	9	22.2	6	12	G-M6
SDE25A	33	73	83	60	35	M8	59	11	26.3	8	12	G-M6
SDE25AS	33	73	59.5	60	－	M8	35.5	11	26.3	8	12	G-M6
SDE30A	42	90	98.1	72	40	M10	70.1	11	32	8	12	G-M6
SDE30AS	42	90	69.5	72	－	M10	41.5	11	32	8	12	G-M6
SDE35A	48	100	108	82	50	M10	78	14	37	8.5	12	G-M6
SDE35AS	48	100	75	82	－	M10	45	14	37	8.5	12	G-M6

Model	Dimensiwn Rheilffordd							Pwysau
Model	Lled W1	W2	Lled M1	Cae F	dixd2xh	C(KN)	Co(KN)	Bloc(kg)	Rheilffordd (kg/m)
SDE15A	15	9.5	12.5	60	4.5x7.5x5.3	7.83	16.19	0.21	1.25
SDE15AS	15	9.5	12.5	60	4.5x7.5x5.3	5.35	9.4	0.12	1.25
SDE20A	20	12	15.5	60	6x9.5x8.5	10.31	21.13	0.32	2.08
SDE20AS	20	12	15.5	60	6x9.5x8.5	7.23	12.74	0.19	2.08
SDE25A	23	12.5	18	60	7x11x9	10.27	32.4	0.59	2.67
SDE25AS	23	12	18	60	7x11x9	11.4	19.5	0.35	2.67
SDE30A	28	16	23	80	9x14x12	23.7	47.46	1.04	4.35
SDE30AS	28	16	23	80	9x14x12	16.42	28.1	0.62	4.35
SDE35A	34	18	27.5	80	9x14x12	33.35	64.84	1.45	6.14
SDE35AS	34	18	27.5	80	9x14x12	22.6	37.38	0.84	6.14

CynnyrchNodwedd a Chymhwysiad

Opsiwn llwytho ymlaen llaw:

Zf (Micro-bwlch), Z0 (Bwlch Sero), Z1 (Rhaglwytho Ysgafn), Z2 (Rhaglwytho Cymedrol), Z3 (Rhaglwytho Pwysau)

Nid yw'r radd rhaglwytho yn gysylltiedig ag ansawdd, mae'n ymwneud ag anhyblygedd a llyfnder.

Mae'r radd rhaglwytho mewn cyfrannedd union â chywirdeb y rheilen sleidiau ac mewn cyfrannedd gwrthdro â bywyd y gwasanaeth

1, rhaglwytho ysgafn: dim ond ar gyfer cyfeiriad llwyth penodol y mae rhaglwytho ysgafn yn addas, nid yw dirgryniad, effaith offer bach a defnydd cyfochrog echel deuol o ofynion manwl gywirdeb y ddyfais yn uchel iawn, nid yw gofynion sengl offer gwrthiant llithro bach yn uchel iawn.
Er enghraifft: peiriant pecynnu awtomatig, peiriant prosesu drws a ffenestr awtomatig, peiriannau weldio trawst, peiriannau rhwymo, peiriannau diwydiannol cyffredinol echel XY, peiriant weldio, peiriant ffiwsio, dyfais cyfnewid offer, pob math o ddyfais cyflenwi deunydd, peiriant engrafiad a melino CNC, peiriant melino pwysau ysgafn

2, Rhag-lwytho cymedrol: dyfais rhaglwytho cymedrol gyda llwyth cantilifer neu trorym, a ddefnyddir mewn offer echel sengl, llwyth ysgafn ac offer mecanyddol manwl iawn.
Er enghraifft: peiriant cotio awtomatig, robot diwydiannol, peiriant malu siafft bwydo bwrdd, turn NC, peiriant edm, dyfais mesur, llwyfan aliniad manwl gywir

3, Rhaglwytho pwysau: defnyddir rhaglwytho pwysau yn gyffredinol yn ôl gofynion anhyblygedd uchel, grym effaith dirgryniad mawr o offer, offer peiriannau torri llwyth trwm uchel.
Er enghraifft: olwyn malu siafft bwydo, peiriant melino, canolfan peiriannu, turn NC, peiriant diflas fertigol neu lorweddol, echel Z o beiriannau gweithio

Uchder y cynulliad: Mae uchder cyfuniad y rheilen sleidiau a'r bloc sleidiau yn wahanol
SDS (cynulliad uchel), SDE (cynulliad isel)

Mae cyfresi cydosod uchel yn addas ar gyfer gofod gosod mawr ac amgylchedd llwyth mawr, megis: grinder, peiriant melino, turn, peiriant diflas, peiriant drilio, peiriant prosesu integredig, ac ati ...
Mae cyfresi cydosod isel yn addas ar gyfer gofod gosod bach ac amgylchedd llwyth bach, megis: peiriant ysgythru, peiriannau pecynnu, peiriannau lled-ddargludyddion, ac ati ...

Yn gyffredinol, defnyddir bloc dwyn llinellol yn eang ar offer gweithgynhyrchu lled-ddargludyddion, grinder arwyneb, peiriant edm, dyfais trin cyflymder uchel, turn NC, peiriannau bwyd, peiriannau meddygol, peiriannau gwaith coed, peiriant weldio laser, robotiaid diwydiannol ac offer awtomeiddio eraill

Manylion Cynnyrch

Mae elfennau pêl 1.Large a pheiriannu rhigol rasffordd dynn yn darparu gallu dwyn llwyth uchel,
Mae hunan-alinio elfennau pêl yn amsugno gwall dimensiwn yn ystod y mowntio, sy'n ei gwneud yn haws ac yn gyflymach gosod

2.Gwydn pob-adeiladu dur a cyrydu-gorchuddion sy'n gallu gwrthsefyll bywyd hirach, llwch a dylunio sy'n gallu gwrthsefyll tymheredd uchel, yn cael ei ddefnyddio mewn amodau anffafriol, hefyd math strwythur cadw plastig tawel ar gyfer eich dewis

3. Mae peiriannu rheilen symud llinellol manwl uchel sy'n cyfyngu ar ffrithiant yn darparu bywyd gwasanaeth hir
4.Completely interchangeable / gydnaws â brandiau enwog lluosog

Cymhwyster Cynnyrch

Mae ein canllawiau llinol bach wedi mewnforio i Ewrop, Gogledd America, De America, Affrica, Awstralia, De Asia, De-ddwyrain Asia, y Dwyrain Canol, Dwyrain Asia, ac ati ...
Mae ein cynnyrch a'n gwasanaeth yn cael canmoliaeth uchel gyson cwsmeriaid ac ad-drefnu cyson, mae cyfaint gwerthiant yn tyfu'n gyson bob blwyddyn

Cyflwyno, Cludo A Gweini

Ein gwasanaeth:
1. Helpwch y cwsmer i ddewis model cywir, gyda lluniad CAD & PDF ar gyfer eich cyfeirnod.
2. Tîm gwerthu proffesiynol, gwnewch eich pryniant yn llyfn.
Gellir pecyn modiwl llinol i mewn i Carton neu gas pren.
2.Delivery time: 15 diwrnod ar ôl derbyn y blaendal.
3.Shipping: gan》(DHL, TNT, FedEx, ac ati) neu ar y môr

FAQ

C: Beth yw'r amser arweiniol?

A: Sampl yw 3-5 diwrnod gwaith, amser cynhyrchu màs yw 10-15 diwrnod gwaith ar gyfer 10000pcs.

C: A oes gennych unrhyw gyfyngiad MOQ?

A: Nid math safonol yw terfyn MOQ; OEM MOQ yw 1000pcs ar gyfer gorchymyn prawf.

C: Sut ddylem ni dalu os byddwn yn archebu oddi wrthych?

A: 30% T/T ymlaen llaw a chydbwysedd 70% T/T cyn ei anfon.

C: Beth yw eich offer arolygu?

A: Rydyn ni'n arolygu trwy'r deunydd cynhyrchu i'r diwedd.
